ThinkVision M14 便携显示器维修记

前两天把便携屏整碎了,屏幕正中央一块击打痕迹,向四个方向扩散条纹(忘了拍照)。今年初才花一千二买的东西,这还没用到一年,直接买个新的太肉疼了,不如先看看能不能自己修好。

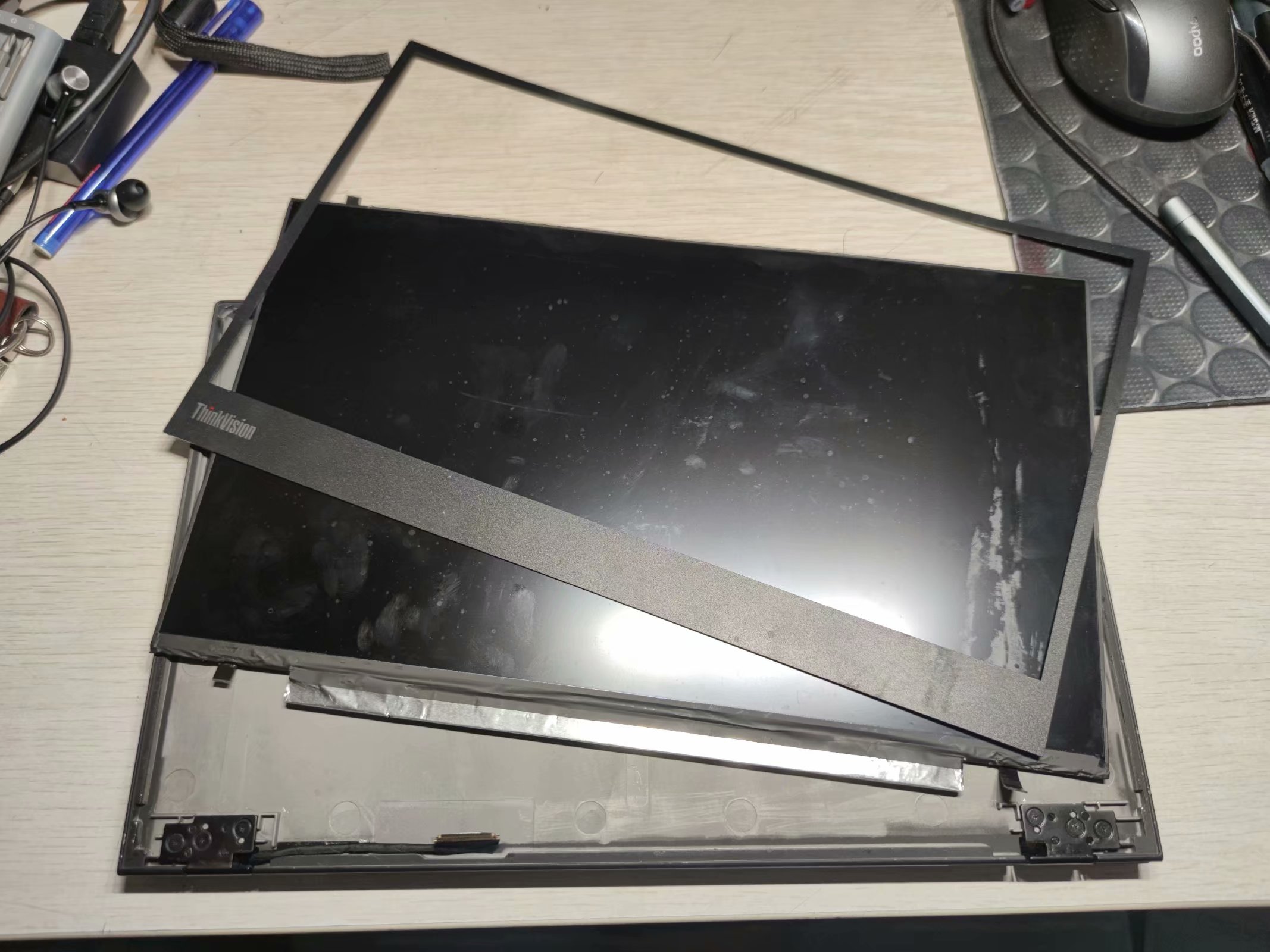

于是噌的一下就拿出螺丝刀,很快啊,就准备把屏拆了。上来就是左撬、右划,想去找卡扣和螺丝孔。结果发现这屏不讲武德,正面壳是双面胶贴上的麦拉片,屏幕也是双面胶贴到背板上去的。那就没有办法了,只能靠持续用力撕开胶带。本以为足够小心翼翼了,屏整个拆下之后,花的部分从十字扩展到了半个屏,彻底报废。

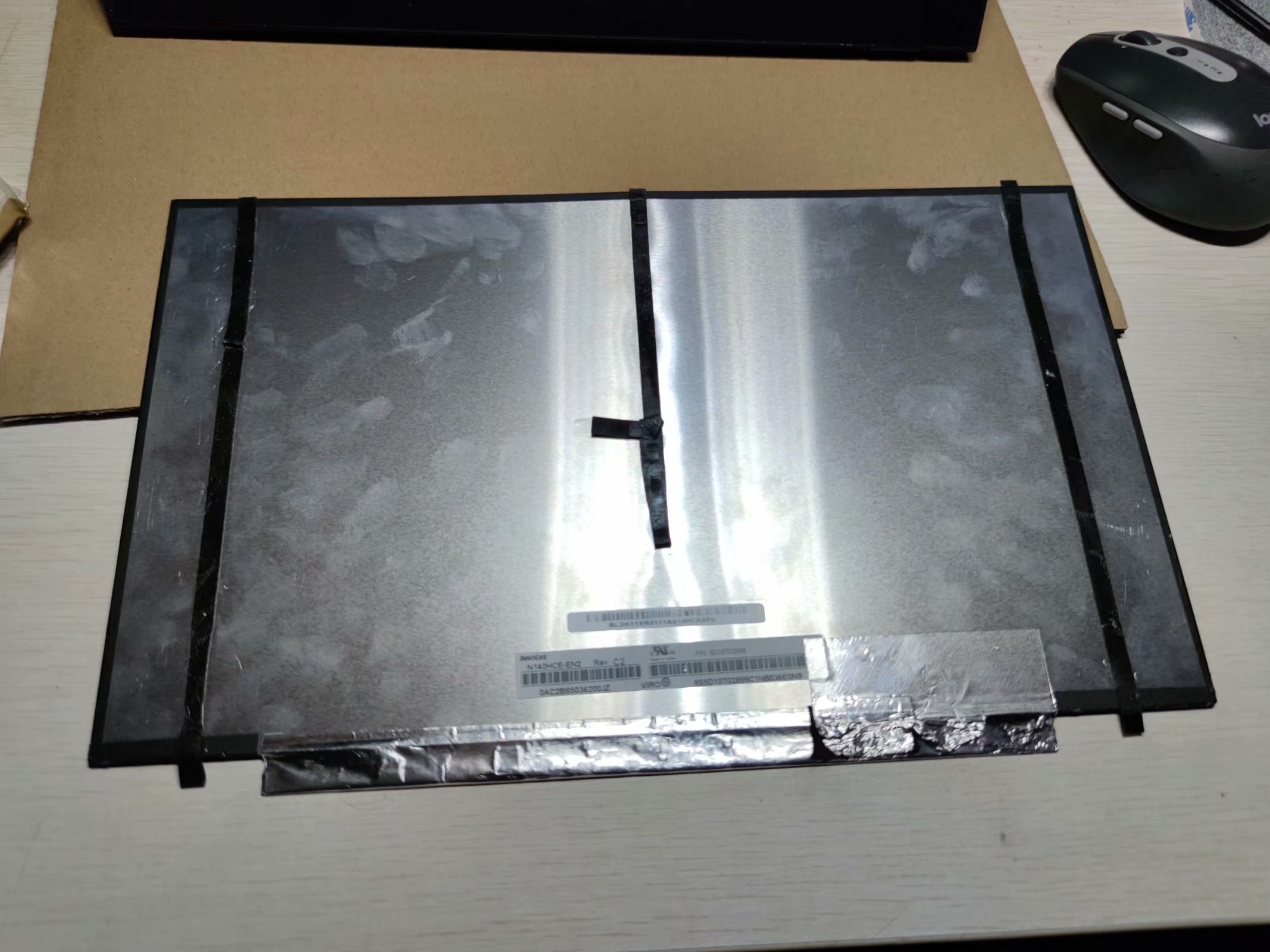

仔细端详这块屏幕,非常纤薄,厚度大概只有 2 mm。屏幕和背板严丝合缝,通过三条泡沫双面胶粘接。看起来背板应该是铝合金用 CNC 雕刻出来的,然后喷了一层类肤质的漆。

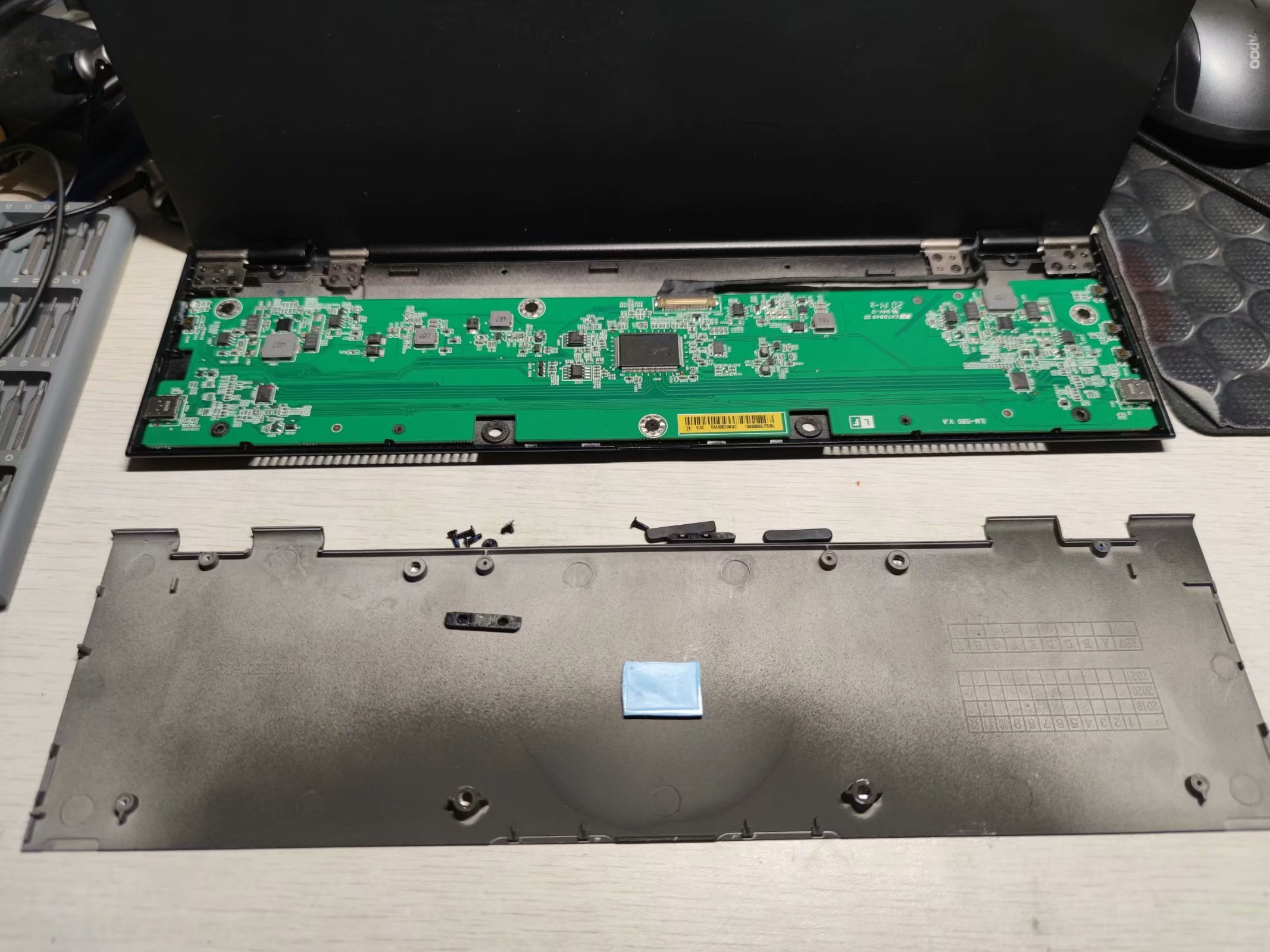

既然屏都拆下来了,顺带着也把主控板拆下来看看。主控部分的盖子是由螺丝固定的,藏在几个脚垫的下面。主控芯片是瑞昱(Realtek)的,具体型号忘记了,外壳上还专门给它贴了一小块导热胶。

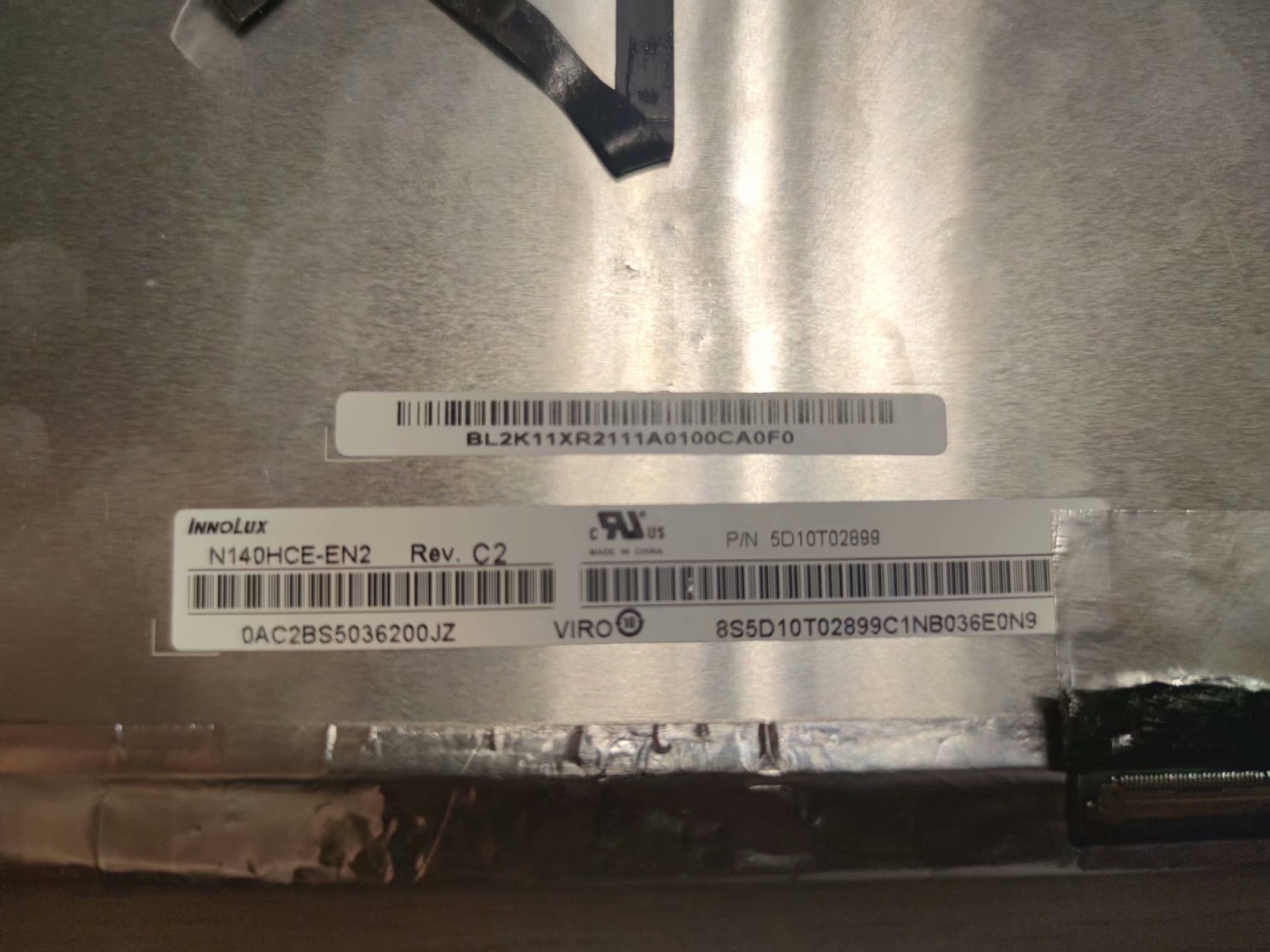

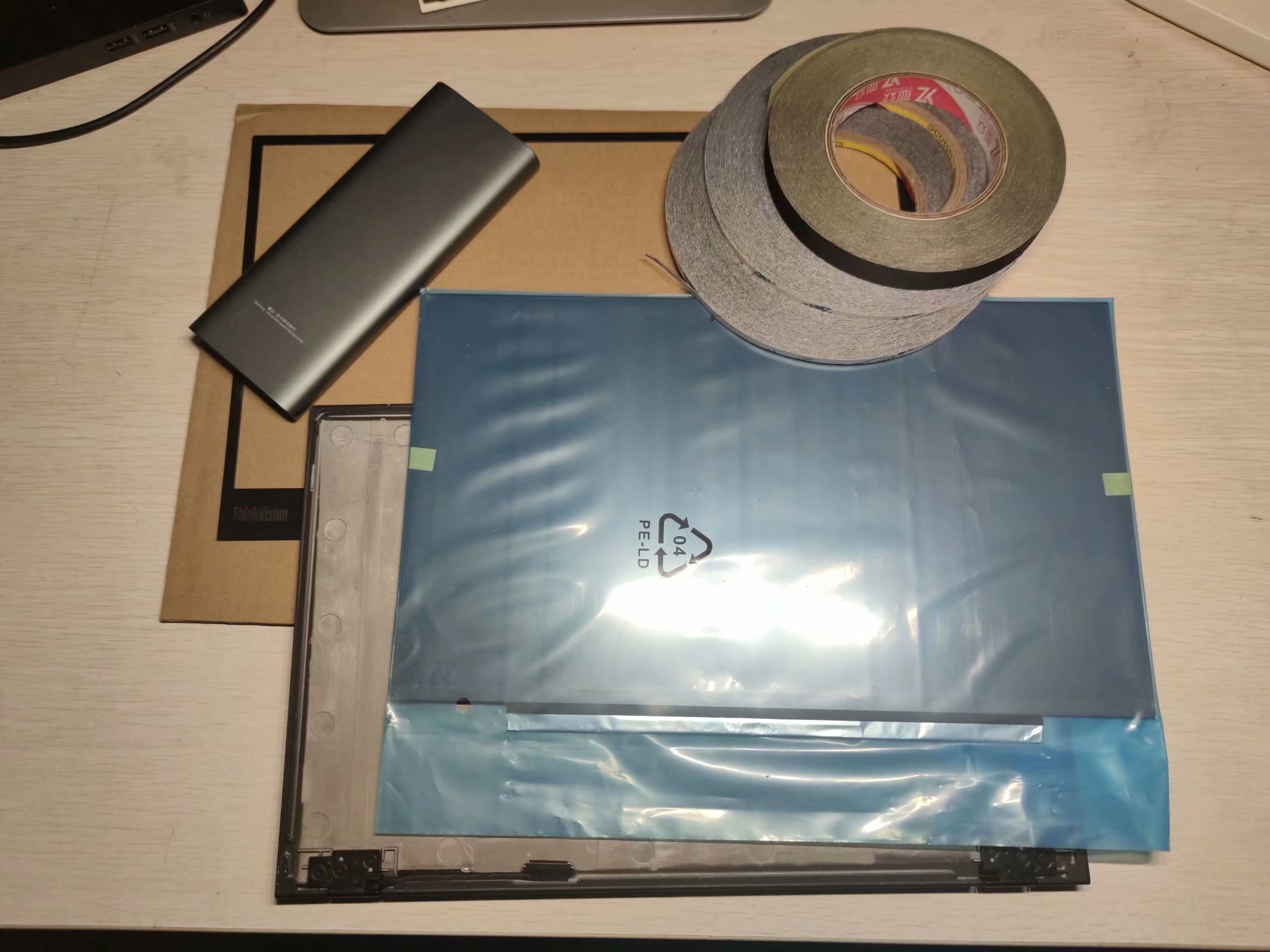

屏幕的型号是 N140HCE-EN2,上淘宝按图索骥,找了好几家终于找到了这款屏幕,320 元,果断下单。随后又买了要用的几种规格的 3M 黑色泡沫双面胶。等快递的时候突然想起来没买贴屏线用的醋酸布胶带……试图在跳蚤市场收,然而并没有收到,于是又下单买了一卷醋酸布胶带。

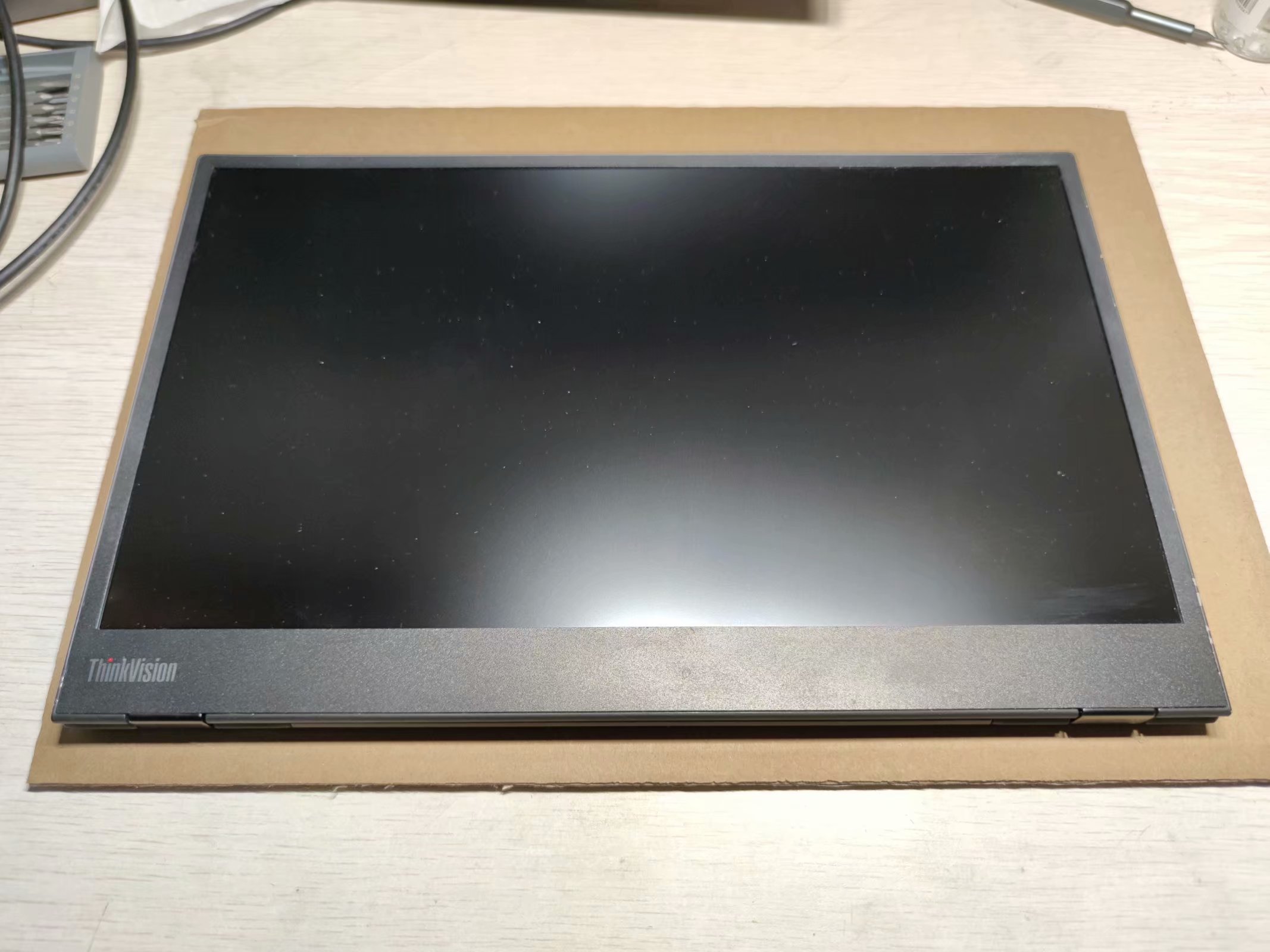

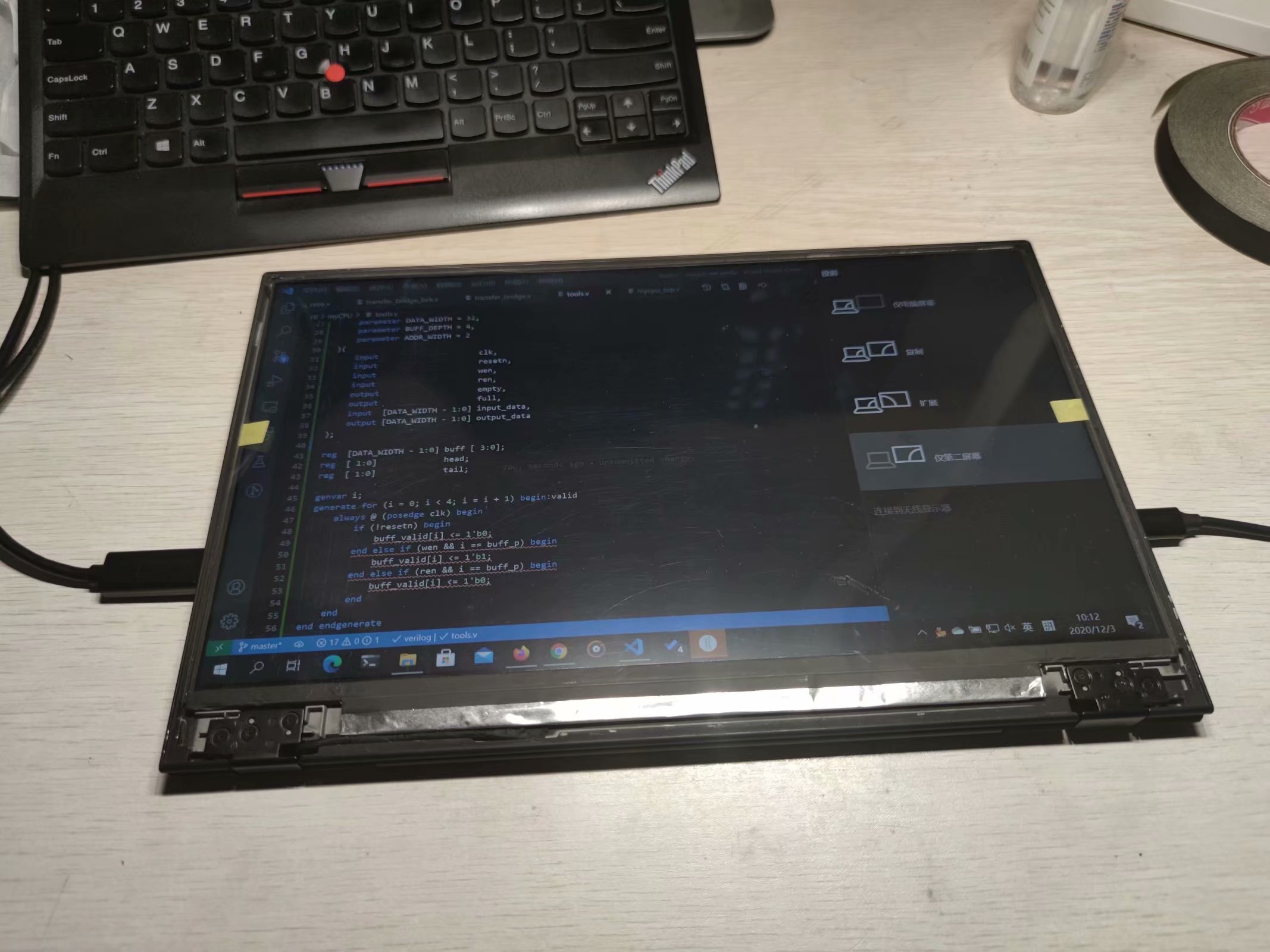

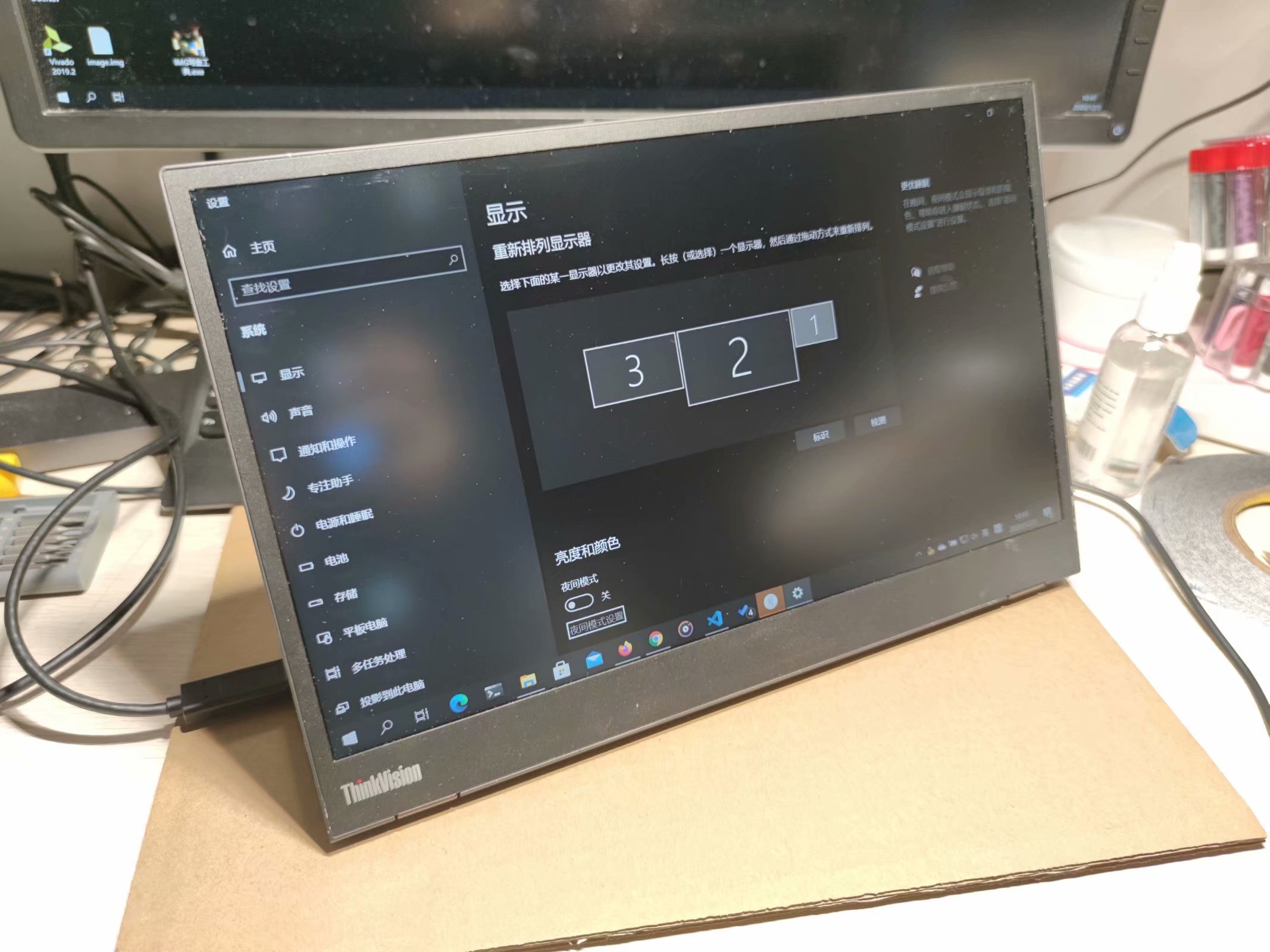

等了几天之后,配件终于到齐,开工组装。装起来倒是没什么难度,线插好、胶带贴好、把屏放进背板、把麦拉片贴上……屏幕终于满血复活了。

后记

在屏幕碎掉的同时,我把原装的 Type-C 也搞丢了。买线的时候见识到了 Type-C 线的群魔乱舞,最后选择了 DELL 的拆机线。

之前我买过一个 HDMI 转 Type-C 的转接线,用来把便携屏给其他设备用。买回来发现电脑上没啥子问题,但树莓派上就是不好用,估计是 HDMI 口供电不足,带不动 HDMI 转 Type-C 的转接芯片。这回又买了一个支持供电的转接线,试了一下非常好使,树莓派啥的都可以正常使用了。

上淘宝的时候发现 ThinkVision 又出了一款新的便携屏 M14t,把之前的 M14 的痛点全补上了。十点触控、4096压感、Type-C口支持数据传输,有点心动,想买……
