搞台 NAS (1):硬件篇

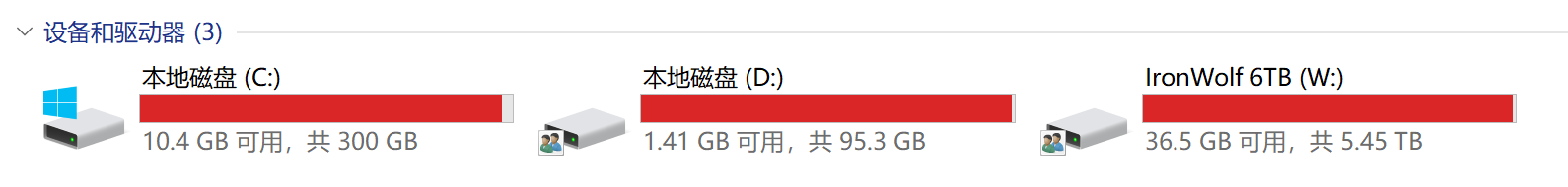

最近,电脑硬盘全线飙红,笔记本内置的 512 GB 固态和外挂的 6 TB 机械硬盘都被塞满了东西。虽然还有一块 4 TB 的 3.5 寸机械硬盘、一块 2 TB 的 2.5 寸机械硬盘,但它们没法一直挂在电脑上,已经沦为冷备份盘了。是时候搞一台 NAS(Network Attached Storage,网络附接存储)了。



需求分析

我目前笔记本外接的 6 TB 机械硬盘主要是用来挂 BT 和 PT 的,主要是动画的 BDRip、BDMV 和新番,它们至少用掉了 5~6 TB 的空间。这些年攒下的杂七杂八的数据、资料、程序,手机和电脑的硬盘备份,以及家里的各种照片,也需要地方来存储。

对于我来说,NAS 必须要能够稳定运行,最好是企业级的整机,尽量不考虑灵车。

选择与折腾

一开始考虑过星际蜗牛,后来发现这是灵车,遂作罢;群晖、私有云之类的机器的可玩性不够高,也不考虑。最后在群友的推荐下发现了 HPE MicroServer Gen10,经过一番考察,选定了这个看起来还蛮好看的机器。后来才发现 Gen10 的下一代 Gen10 Plus 比 Gen10 紧凑很多,而且平台功能和性能也更强,不过看了看价格选择 Gen10 还是合理的。

机器配置方面,选择了 X3421 CPU 的高配,8G 内存,原机带有 4 块 1 TB 的希捷硬盘。本来是可以选择不要这 4 块硬盘的,不过只能便宜 400 块钱,觉得不如留下来作冷备份盘。

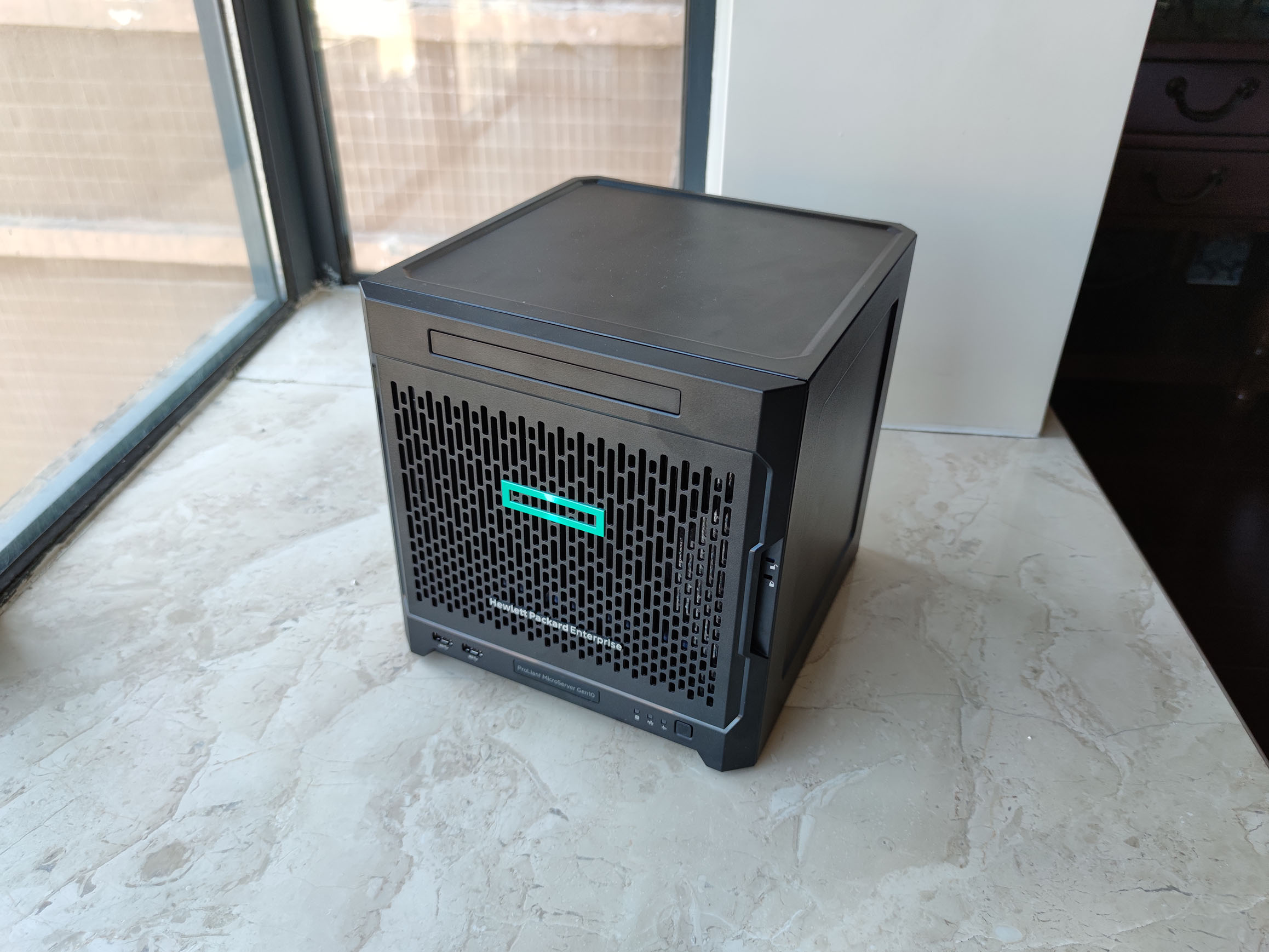

到手之后,感觉这机器做工蛮不错,前脸也相当好看。机箱上一大一小两个风扇,小的是电源风扇,大的给硬盘和 CPU 散热。两个千兆网口,对于我的网络环境是足够用了。显示器接口甚是豪华,有两个 DP 和 1 个 VGA 接口,不过对 NAS 来说不太会经常用它们了。安装硬盘没有专门的架子,而是在硬盘周围拧4颗螺丝,然后顺着硬盘架上的槽滑进去。两个 PCIe 接口都可以插 x16 的卡,不过带宽只有 x8 和 x1,而且不支持 PCIe 拆分,装 NVME 固态就有些水土不服。



由于原机内存只有 8 GB,对于服务器(尤其是跑 ZFS 文件系统的 TrueNAS)来说有些不够用,因此升级成了 16 GB × 2 共计 32 GB 内存。一开始下单了 2 条 32 GB 的 REG ECC 内存,到手后发现点不亮。查阅文档发现,这机器支持的是纯 ECC 内存(UDIMM)而不是 REG ECC 内存(RDIMM),只能把这两条内存退货,然后重新下单 2 条 16 GB 的纯 ECC(UDIMM)内存。REG ECC 内存比纯 ECC 内存便宜好多,两条 32 GB REG ECC 内存的价格和两条 16 GB 纯 ECC 内存几乎没差……

机械硬盘方面,选择了 2 块西部数据的 16 TB 企业级氦气盘,型号是 WUH721816ALE6L4。本来我是个希捷党,但奈何西数的 16 TB 盘价格实在是太香了。不过有点后悔没有搞 4 块,填不满 MicroServer 的 4 个硬盘槽,也不好组空间损失更小的 RAID 阵列。

固态硬盘方面,搞了一块致态 TiPlus5000 512 GB 和一块拆机三星 PM951 128 GB。致态这块用的是国内长江存储的颗粒,价格也非常合适。不过 512 GB 用作 TrueNAS 的启动盘有些大了,因此又搞了一块三星的拆机盘。其实系统盘搞个傲腾的 16 GB 小盘或者 U 盘也不是不行。搞了绿联和其他杂牌的 3 块 NVME 转 PCIe 的转接卡,它们的指示灯与机箱前面的绿色指示灯刚好构成了 RGB。



另外,MicroServer Gen10 上是有一个笔记本光驱位的。于是我就在淘宝搞了一套光驱的固定铁片,附带一个光驱位 2.5 寸硬盘架。

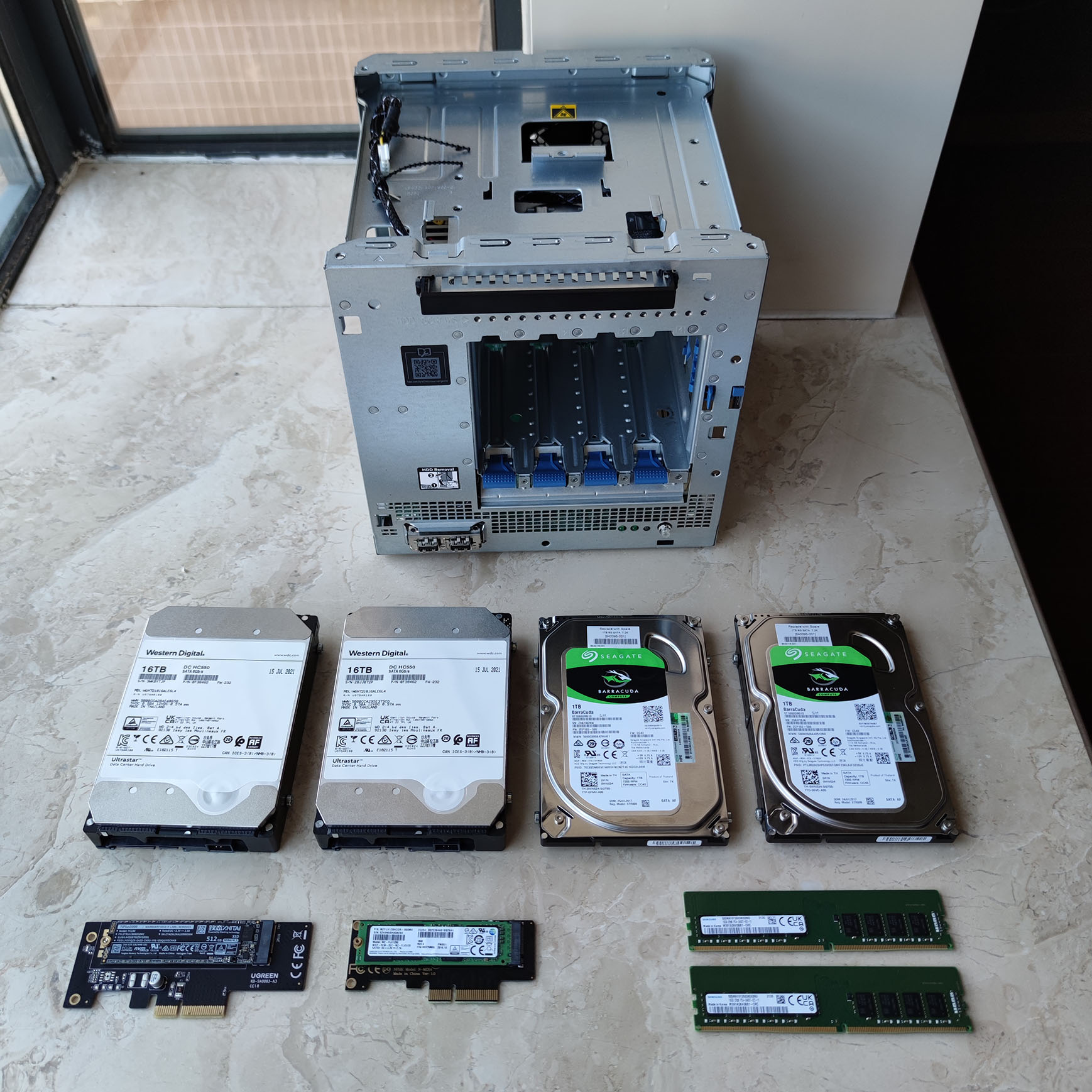

硬件清单

  1. HPE ProLiant MicroServer Gen10,¥3499.00
  2. 2× 三星 16 GB 2Rx8 2400T UDIMM 内存,¥880.00
  3. 2× 西部数据 16 TB WUH721816ALE6L4 硬盘,¥¥3007.90
  4. 致态 TiPlus5000 512 GB 固态硬盘,¥339.00
  5. 三星 PM951 128 GB 固态硬盘(拆机),¥108.00
  6. 光驱位硬盘架、固定铁片、线,¥55.00
  7. 3× NVME 转 PCIe 转接卡,¥60.9

总计 ¥7949.80。
